Eficienta Inteligenta pentru Centre de Date: Strategia Integrata Clivet

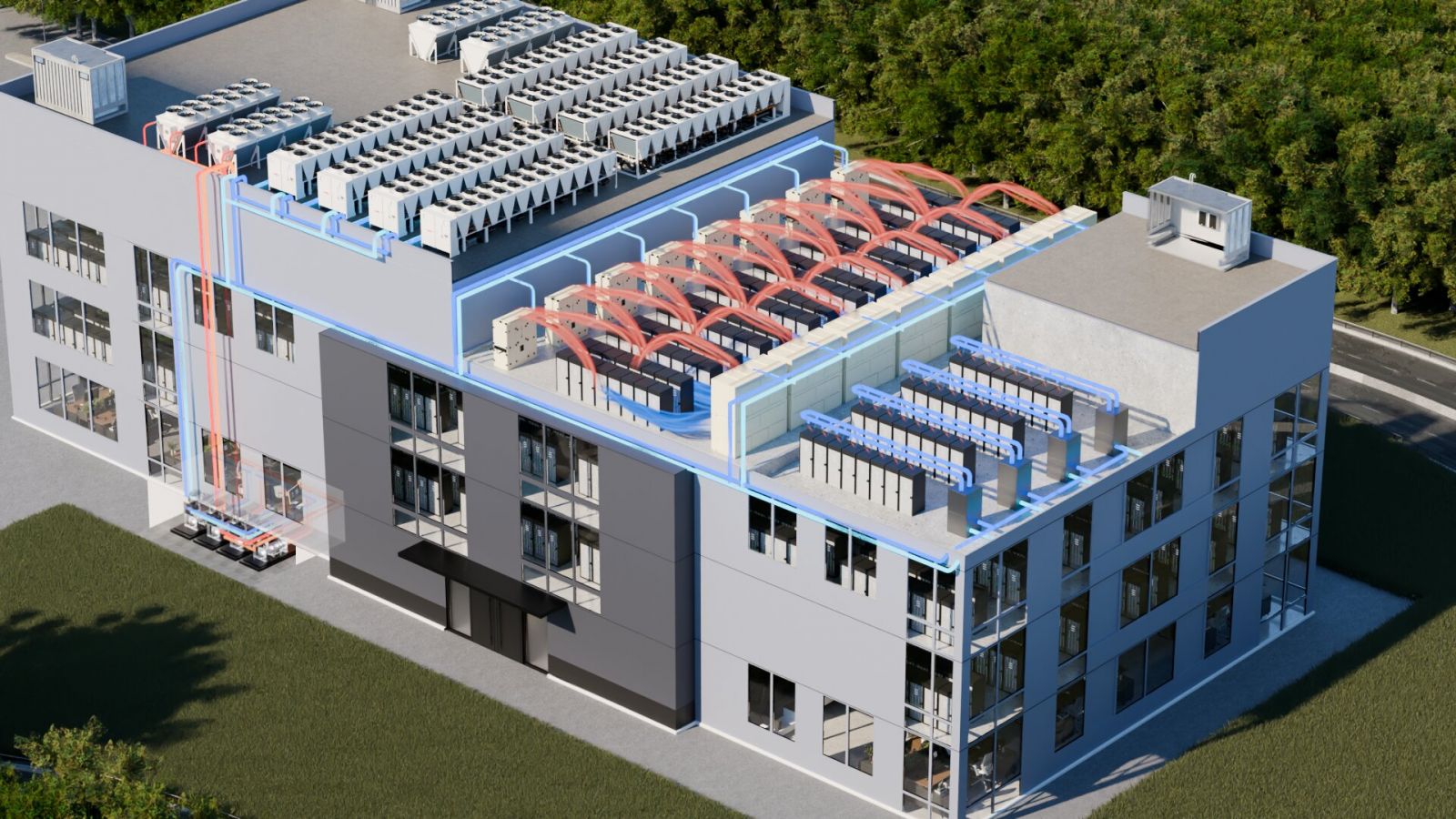

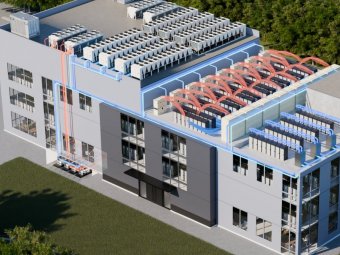

În era digitalizării accelerate, centrele de date au devenit coloana vertebrală a economiei globale. Totuși, această infrastructură vine cu provocări uriașe: un consum energetic masiv și necesitatea absolută de „zero downtime”. Clivet răspunde acestor cerințe printr-o strategie integrată, care combină puterea echipamentelor moderne de răcire (chillers) MAGPRIME cu managementul adaptiv al sistemului INTELLIPLANT DCS.

În practică, provocarea nu este doar disiparea căldurii generate de echipamentele IT, ci gestionarea variabilității acesteia în timp, în condiții de redundanță ridicată și cerințe stricte de continuitate. În aceste condiții, eficiența nu mai este o caracteristică a echipamentului, ci a modului în care sistemul este controlat și exploatat.

Contextul Actual și Provocările Infrastructurii Critice

Evoluția centrelor de date moderne necesită soluții care depășesc simpla furnizare de agent termic. În clădirile comerciale, sistemul de climatizare reprezintă aproape 45% din consumul total de energie. Din această pondere, aproximativ 65% provine direct din sistemul HVAC, care singur reprezintă 30% din întregul consum al clădirii.

În exploatarea reală, aceste procente nu sunt constante, fiind puternic influențate de regimul de sarcină parțială. În cazul centrelor de date, unde redundanța este obligatorie, sistemele HVAC funcționează frecvent în afara punctului de proiectare, ceea ce amplifică diferența dintre performanța estimată și cea reală.

INTELLIPLANT este soluția dezvoltată de Clivet pentru a controla și optimiza aceste echipamente de putere medie și mare, fiind esențială în contexte în care operațiunile nu pot fi întrerupte, precum spitalele, procesele industriale și, în mod special, centrele de date.

Debutul Tehnologic: Răcirea Magnetică la MCE

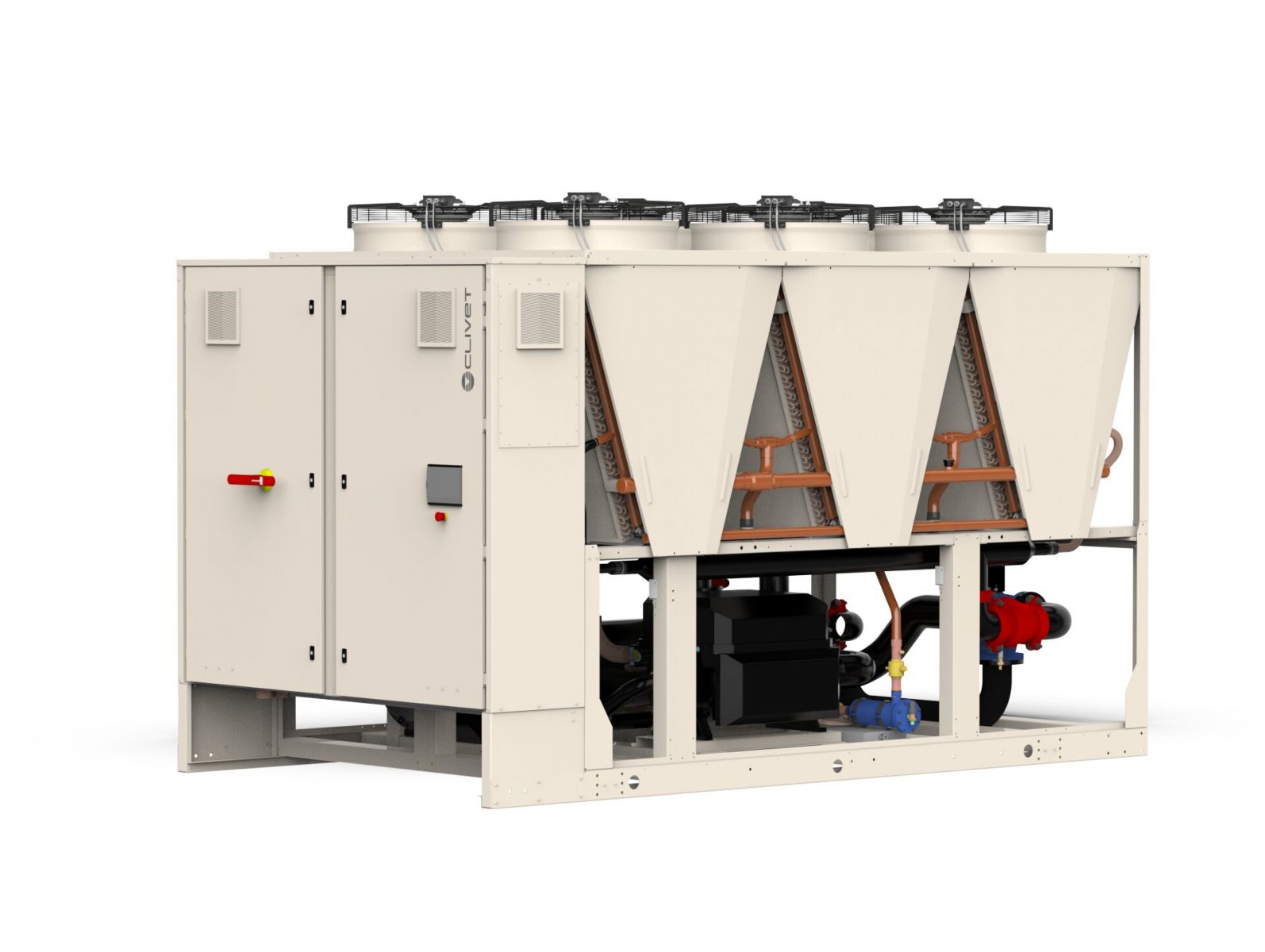

Recent, în cadrul expoziției MCE (Mostra Convegno Expocomfort), Clivet a prezentat în premieră sinergia dintre chillerul cu levitație magnetică și sistemul INTELLIPLANT. Această combinație permite gestionarea sarcinilor termice extrem de ridicate cu o eficiență fără precedent. După succesul testelor, această soluție este acum pregătită pentru implementare la scară largă, oferind o alternativă sustenabilă pentru facilitățile „mission-critical”.

Pilonii Sistemului INTELLIPLANT: Eficiență și Sustenabilitate

Sistemul INTELLIPLANT aduce valoare adăugată investiției prin câteva direcții strategice clare:

• Reducerea cererii de energie:  Reducerea consumului nu este rezultatul unui randament superior al echipamentului, ci al evitării funcționării acestuia în zone ineficiente ale curbei de performanță. Algoritmii de control ajustează în timp real distribuția sarcinii între unități, reducând situațiile de supraproducție de energie și pierderile asociate.

• Conformitate cu EPBD IV: Sistemul respectă noua Directivă Europeană privind Performanța Energetică a Clădirilor, care impune adoptarea sistemelor de automatizare și control (BACS).

• Certificare LEED: Implementarea INTELLIPLANT contribuie la obținerea de credite pentru protocoalele de certificare a clădirilor din punct de vedere al mediului.

• Creșterea duratei de viață: Prin reducerea stresului mecanic și termic asupra unităților, durata de viață a întregii instalații este prelungită considerabil.

Logica de Optimizare: INTELLIPLANT vs. BMS Traditional

Marea diferență între INTELLIPLANT și un sistem BMS (Building Management System) tradițional constă în modul de calcul al sarcinii:

• BMS Tradițional: Utilizează de obicei o logică secvențială fixă (staging), activând prima unitate la putere maximă (100%) și apoi a doua, o metodă care rareori atinge punctul optim de eficiență.

• INTELLIPLANT: Se bazează exclusiv pe curbele de performanță ale fiecărei unități instalate. Sistemul calculează în timp real combinația optimă de unitate și procentul de sarcină, astfel încât toate echipamentele să lucreze în punctul lor de eficiență maximă.

Sistemul gestionează cu precizie:

• Secvențierea unităților: Activare bazată pe prioritate sau pe echilibrarea orelor de funcționare.

• Managementul sarcinii (Load Balancing): Minimizează energia dispersată în mediu, fiind ideal pentru sisteme cu 4 țevi unde se produce simultan cald și rece.

• Protecția la pană de curent: Permite repornirea graduală a sistemului după o întrerupere de energie prin resetarea secvenței de start.

• Coordonarea degivrării: Evită suprapunerile ciclurilor de degivrare pentru a asigura producția continuă de energie termică.

Diferența fundamentală nu constă doar în modul de secvențiere, ci și în criteriul de optimizare. În timp ce un BMS clasic urmărește satisfacerea cererii termice, INTELLIPLANT urmărește satisfacerea acesteia cu consum minim de energie, utilizând în mod explicit curbele de performanță ale echipamentelor.

Mentenanță Predictivă: Condition-Based Maintenance (CBM)

INTELLIPLANT transformă mentenanța dintr-o rutină programată într-o strategie bazată pe starea reală a echipamentelor. Sistemul monitorizează constant parametrii critici și atribuie un indice de calitate al funcționării.

Interfața grafică utilizează iconițe intuitive pentru a raporta starea:

• Iconița Scut (Albastru/Verde): Unitatea funcționează eficient, conform condițiilor de proiectare.

• Iconița Lupă (Roșu): Indică anomalii moderate sau severe, necesitând intervenția specialiștilor.

Diagnosticul este organizat pe arii specifice:

1. Secțiunea Electrică: Monitorizează tensiunea, curentul și energia absorbită.

2. Secțiunea Hidraulică: Analizează debitele, temperaturile apei și performanța pompelor.

3. Secțiunea Frigorifică: Supraveghează circuitele de refrigerant și eficiența schimbătoarelor.

Această abordare permite corelarea degradării performanței cu parametrii reali de funcționare, oferind o bază obiectivă pentru intervenții. Pentru auditorii energetici, acest lucru creează premisa validării performanței sistemului în exploatare, nu doar în faza de proiect.

Arhitectură Hardware și Conectivitate

INTELLIPLANT este o platformă scalabilă, disponibilă în mai multe configurații hardware pentru a se adapta complexității instalației:

Variante de Configurații  (Sizes):

• Size 1: Panou cu o singură ușă, montat pe perete, care gestionează până la 95 de puncte fizice de date.

• Size 2: Panou cu uși duble, care gestionează până la 171 de puncte fizice.

• Size 3: Configurația maximă, cu uși duble și capacitate de până la 209 de puncte fizice.

Specificații Tehnice:

• PC Industrial: Dotat cu logici de control și optimizare.

• Interfață Operator: Ecran tactil capacitiv de 10 inch.

• Conectivitate Cloud: Acces prin browser web, interfață responsivă pentru dispozitive mobile și conexiune securizată la Clivet Cloud.

• Protocoale suportate: Modbus RTU, Modbus TCP/IP, BACnet IP și Haystack.

Valoarea acestor capabilități nu este dată de conectivitate în sine, ci de posibilitatea de a accesa și analiza datele operaționale ale sistemului. În absența acestor date, optimizarea rămâne teoretică, iar performanța nu poate fi verificată.

Flexibilitatea Sistemelor Hidronice

Sistemul poate gestiona o varietate largă de configurații:

• Sisteme cu 2 țevi: Răcitoare sau pompe de căldură.

• Sisteme cu 4 țevi: Unități multifuncționale pentru producție simultană.

• Sisteme cu 6 țevi: Cu recuperare la temperatură înaltă.

• Surse mixte: Unități cu sursă de aer, apă sau combinații ale acestora.

Performanța algoritmilor de optimizare este direct dependentă de calitatea proiectării hidraulice. Lipsa echilibrării, poziționarea incorectă a senzorilor sau o inerție insuficientă a sistemului pot limita semnificativ beneficiile controlului avansat.

Concluzie

Pentru a putea integra corect astfel de soluții în proiectare, este esențial ca proiectantul să aibă acces la date relevante privind funcționarea sistemului: curbe de performanță la sarcină parțială, domenii de operare, logici de control, liste de puncte și strategii de operare în regimuri de avarie sau restart. În absența acestor informații, optimizarea nu poate fi evaluată în faza de proiect și nici verificată ulterior în exploatare.

Integrarea MAGPRIME și INTELLIPLANT nu trebuie înțeleasă ca o soluție de echipament, ci ca o arhitectură de sistem.

Performanța rezultată nu este garantată de tehnologie în sine, ci de modul în care aceasta este proiectată, implementată și exploatată.

Pentru profesioniștii implicați în proiectare și audit energetic, întrebarea relevantă nu este dacă sistemul este eficient, ci în ce condiții devine eficient și cum poate fi verificată această performanță în exploatare. Detalii complete despre gama de echipamente și soluțiile disponibile pe piața locală găsiți la partenerul tehnologic Clivet România.
