Piloti forati: cand sunt necesari si cum se executa corect o fundatie de adancime

Fundația este elementul prin care încărcările unei construcții sunt transmise către teren. În condiții geotehnice favorabile, fundațiile de suprafață pot reprezenta soluția firească. Există însă numeroase situații în care straturile de teren apropiate de suprafață nu au caracteristicile necesare pentru preluarea în siguranță a încărcărilor, iar proiectantul poate opta pentru o fundație de adâncime.


Una dintre soluțiile utilizate în astfel de cazuri este fundația pe piloți forați. Prin intermediul acestora, încărcările construcției sunt transferate către straturi de teren aflate la adâncime, cu proprietăți mecanice corespunzătoare cerințelor proiectului.


Când sunt necesari piloții forați?

Necesitatea unei fundații pe piloți nu se stabilește doar în funcție de dimensiunea clădirii. Decizia rezultă din corelarea caracteristicilor construcției cu cele ale terenului de fundare.

Studiul geotehnic are, din acest punct de vedere, un rol esențial. Acesta furnizează informații despre stratificația terenului, caracteristicile geotehnice ale straturilor întâlnite și nivelul apei subterane, date care sunt ulterior utilizate de proiectant pentru alegerea și dimensionarea sistemului de fundare.

Piloții forați pot fi prevăzuți, de exemplu, atunci când straturile superficiale au o capacitate portantă insuficientă, când tasările estimate nu sunt acceptabile pentru structura proiectată sau când încărcările construcției trebuie transmise către straturi mai competente aflate la adâncime.

Soluția poate fi întâlnită atât la construcții civile, cât și la clădiri industriale, hale, infrastructură sau alte structuri pentru care proiectarea impune realizarea unei fundații de adâncime.

Cu alte cuvinte, nu există o regulă potrivit căreia piloții sunt destinați exclusiv proiectelor foarte mari. Pot exista și construcții de dimensiuni mai reduse pentru care condițiile terenului justifică o asemenea soluție.



Cum funcționează o fundație pe piloți?

Un pilot forat este un element structural realizat în teren prin executarea unui foraj, introducerea armăturii și betonarea acestuia conform proiectului.

Rolul său este de a transmite încărcările structurii către teren prin mecanisme care pot implica rezistența la bază, frecarea laterală pe suprafața pilotului sau o combinație între acestea, în funcție de soluția de proiectare și de condițiile geotehnice.

Diametrul, lungimea, armarea și numărul piloților nu sunt valori standard care pot fi stabilite independent de proiect. Acestea rezultă din calculele structurale și geotehnice.

În practică pot exista lucrări cu piloți de diametre și lungimi foarte diferite. Tocmai de aceea, o ofertă corectă de execuție presupune, în mod normal, analiza documentației tehnice disponibile și nu doar comunicarea unui preț generic pe metru liniar.



Principalele etape ale execuției

Realizarea unei fundații de adâncime începe înainte ca utilajul de foraj să intre efectiv în teren.



1. Analiza documentației



Înaintea execuției trebuie analizate proiectul tehnic, studiul geotehnic și detaliile de execuție relevante. În această etapă sunt cunoscute poziția piloților, diametrele, adâncimile prevăzute, caracteristicile armăturilor și cerințele privind betonul.

Documentația permite și estimarea volumului lucrării, a necesarului logistic și a condițiilor în care utilajele pot fi mobilizate pe șantier.



2. Pregătirea și trasarea lucrării



Poziția fiecărui pilot trebuie stabilită conform proiectului. Platforma de lucru trebuie, la rândul ei, să permită accesul și funcționarea în condiții corespunzătoare a utilajelor.

Această etapă poate părea secundară, însă organizarea șantierului influențează direct ritmul ulterior al execuției.

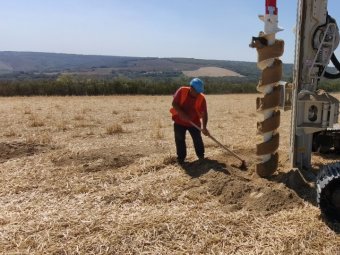

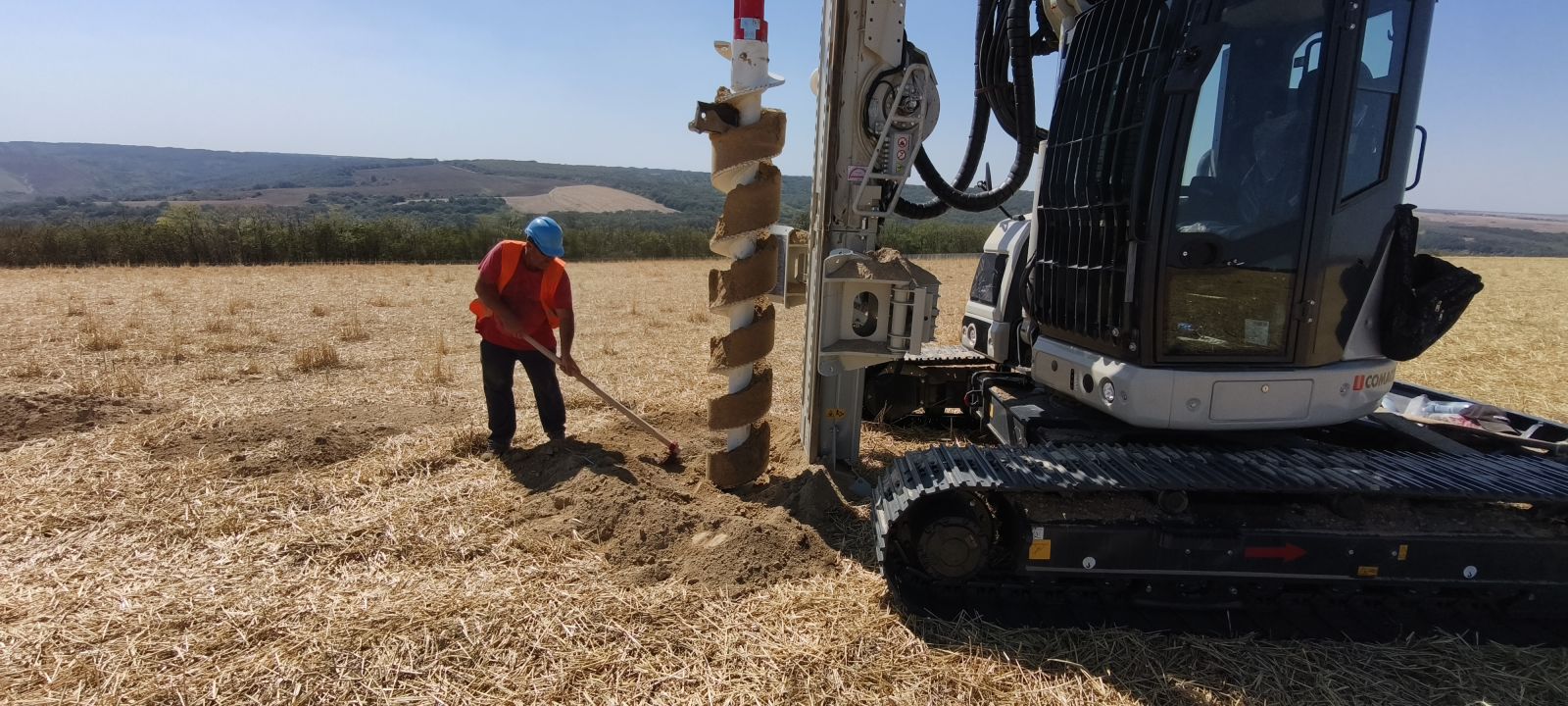

3. Forarea



Forajul este executat până la cota prevăzută în proiect, utilizând tehnologia adecvată condițiilor întâlnite în teren.

Pe parcursul lucrării trebuie urmărite caracteristicile terenului traversat și condițiile efective din foraj. În funcție de situație, pot fi necesare măsuri specifice pentru asigurarea stabilității pereților forajului.

Alegerea echipamentului și a tehnologiei nu trebuie făcută exclusiv în funcție de diametrul pilotului. Adâncimea, natura terenului, accesul în șantier și condițiile de lucru sunt, de asemenea, importante.



4. Introducerea carcasei de armătură



După realizarea forajului este introdusă carcasa de armătură prevăzută prin proiect.

Aceasta trebuie executată și poziționată corespunzător cerințelor tehnice. Lungimea, diametrele barelor, etrierii și celelalte caracteristici ale armăturii sunt stabilite prin documentația de proiectare.



5. Betonarea pilotului



Betonarea este una dintre etapele esențiale ale procesului.

Operațiunea trebuie organizată astfel încât pilotul rezultat să respecte cerințele proiectului și tehnologia de execuție stabilită.

Continuitatea procesului și corelarea dintre forare, armare și aprovizionarea cu beton sunt importante pentru desfășurarea corectă a lucrării.

După realizarea piloților urmează operațiunile prevăzute în proiect pentru integrarea acestora în sistemul de fundare al construcției.



De ce două lucrări cu același număr de piloți pot fi foarte diferite?

Numărul piloților reprezintă doar una dintre variabile.

De exemplu, două proiecte pot prevedea câte 40 de piloți, dar unul poate necesita piloți cu diametre și adâncimi semnificativ mai mari decât celălalt.

Pot exista diferențe și în ceea ce privește terenul traversat, cantitatea de armătură, volumul de beton, accesul utilajelor sau distanța necesară pentru mobilizarea echipamentelor.

Din acest motiv, evaluarea unei lucrări doar prin întrebarea „cât costă metrul liniar de pilot?” poate conduce la o estimare incompletă.

Pentru o ofertare realistă trebuie cunoscute cel puțin diametrul, lungimea și numărul piloților, localizarea șantierului și principalele informații din documentația tehnică.



Execuția piloților nu înseamnă doar foraj

Un aspect uneori subestimat este coordonarea dintre beneficiar, proiectant și executant.

O echipă specializată în execuția de piloți forați trebuie să poată analiza rapid informațiile tehnice ale lucrării și să discute direct eventualele neclarități înainte de mobilizarea în șantier.

PiloFor abordează atât proiecte de dimensiuni reduse, cât și lucrări care presupun un număr mare de piloți, comunicarea tehnică fiind realizată direct și fără circuite administrative inutile. Pentru beneficiar sau antreprenorul general, accesul rapid la persoana care înțelege efectiv lucrarea poate simplifica atât etapa de ofertare, cât și pregătirea execuției.

Acest lucru devine cu atât mai important atunci când apar particularități privind accesul utilajelor, organizarea șantierului sau corelarea execuției piloților cu celelalte activități din proiect.



Ce informații sunt utile pentru solicitarea unei oferte?

Pentru o primă evaluare este util ca solicitarea transmisă executantului să conțină documentația disponibilă și câteva date esențiale: numărul piloților, diametrul și lungimea acestora, localizarea proiectului și perioada estimată pentru începerea lucrării.

Atunci când există planul de fundare, detalii privind armarea și studiul geotehnic, transmiterea lor încă de la început permite o analiză tehnică mult mai relevantă.

În cazul în care documentația este incompletă, discuția directă cu echipa tehnică poate clarifica ce informații suplimentare sunt necesare înaintea unei estimări.



O fundație de adâncime începe cu înțelegerea terenului

Piloții forați reprezintă o soluție tehnică importantă atunci când încărcările construcției trebuie transferate către straturi de teren aflate la adâncime.

Eficiența soluției depinde însă de întregul proces: investigarea terenului, proiectare, alegerea tehnologiei, organizarea șantierului și execuția propriu-zisă.

De aceea, diametrul sau prețul pe metru liniar nu ar trebui privite izolat. Fiecare proiect trebuie analizat în funcție de teren, structură și condițiile concrete de execuție.

Pentru evaluarea unei lucrări, documentația tehnică poate fi transmisă echipei PiloFor pentru o analiză preliminară și pregătirea unei oferte adaptate proiectului.



Despre autor

Ing. Florin Bițan activează în domeniul fundațiilor speciale și este implicat direct în analiza tehnică, ofertarea și execuția lucrărilor de piloți forați.

Materialul a fost redactat și verificat tehnic pe baza experienței practice din șantier.
