Sistemele PVC-U: Ghid Tehnic pentru Inginerii de Instalatii

16 mai, 2025

comenteaza trimite unui prieten printeaza

În domeniul instalațiilor pentru construcții, alegerea materialului potrivit nu este o decizie superficială, ci una esențială pentru durabilitatea, siguranța și performanța întregului sistem.

PVC-U, prescurtare pentru policlorură de vinil neplastifiată, este un material cu o istorie solidă în aplicațiile de transport fluide, recunoscut pentru rezistența sa chimică, mecanică și pentru comportamentul previzibil în timp.



Poza de ansamblu cu piesele componente ale unui sistem PVC-U



De ce studiem sistemele din PVC-U?

Această introducere se adresează studenților și viitorilor ingineri, oferindu-le un cadru clar de analiză tehnică, astfel încât să poată justifica alegerea sistemelor PVC-U în proiectele proprii. Vom discuta caracteristicile relevante pentru proiectare, montaj, norme aplicabile și elemente din practica profesională.



Proprietățile PVC-U, relevante pentru proiectarea sistemelor de instalații

Comportament mecanic și elasticitate

Materialele plastice rigide precum PVC-U au un modul de elasticitate longitudinal de cca. 3000 MPa, ceea ce le conferă o rigiditate adecvată pentru aplicații gravitaționale (ex. canalizare) și presurizate (alimentare cu apă, instalații industriale). Din punct de vedere al rezistenței materialelor, acest modul înalt trebuie corelat cu solicitările externe: presiuni interne, forțe generate de teren, trafic sau dilatări termice.

Rezistență chimică

Potrivit SR ISO 4433-3, conductele din PVC-U sunt clasificate în funcție de comportamentul lor după imersie în substanțe chimice. Trei criterii sunt analizate:

● modificarea masei specifice (%Δm),

● modulul de elasticitate în mediu umed (QE),

● rezistența la rupere după 112 zile de expunere (Qtb).

PVC-U se încadrează în categoria „rezistență satisfăcătoare” pentru majoritatea substanțelor anorganice, făcându-l potrivit pentru medii agresive, stații de epurare, instalații de tratare apă sau unități chimice.
Interval de temperatură funcțională

PVC-U funcționează optim între +5°C și +60°C, cu un maxim absolut (fără presiune) de +80°C. La temperaturi joase, sub +5°C, materialul devine mai fragil, iar la temperaturi înalte, proprietățile mecanice se pot degrada. Din perspectiva cursului de termodinamică, coeficientul de dilatare termică este în jur de 0,06 mm/m/°C, ceea ce impune folosirea de compensatoare sau distanțiere la trasee lungi.

Presiuni de lucru acceptate

Conform SR EN ISO 15493, sistemele din PVC-U sunt produse în clase de presiune PN6, PN10 și PN16. Alegerea acestora se face în funcție de:

● presiunea maximă de operare (exprimată în bar),

● durata de viață proiectată (standard: 50 ani),

● temperatura medie a fluidului.



Ce întrebări trebuie să își pună un proiectant?

Pentru a dimensiona corect un sistem din PVC-U, studentul (sau inginerul în devenire) trebuie să parcurgă un checklist riguros:

1. Care este tipul de fluid transportat? Apă potabilă, apă uzată, lichide tehnice – fiecare impune cerințe diferite privind compatibilitatea chimică.

2. Instalația este presurizată sau nu? Alegerea conductelor trebuie să respecte normele SR EN 1452 pentru apă potabilă și SR EN 1329 pentru canalizare gravitațională.

3. Care sunt condițiile de montaj? Montaj aparent sau îngropat, temperaturi exterioare, solicitări mecanice – toate influențează alegerea SDR-ului și grosimea peretelui.

4. Există solicitări speciale privind igiena? PVC-U este adecvat pentru apă potabilă, având aprobare WRAS și alte certificări.

5. Ce tip de îmbinare este folosită? Lipire cu adeziv (solvent cement), fitinguri cu garnitură, sudură – fiecare variantă implică tehnici și verificări distincte.

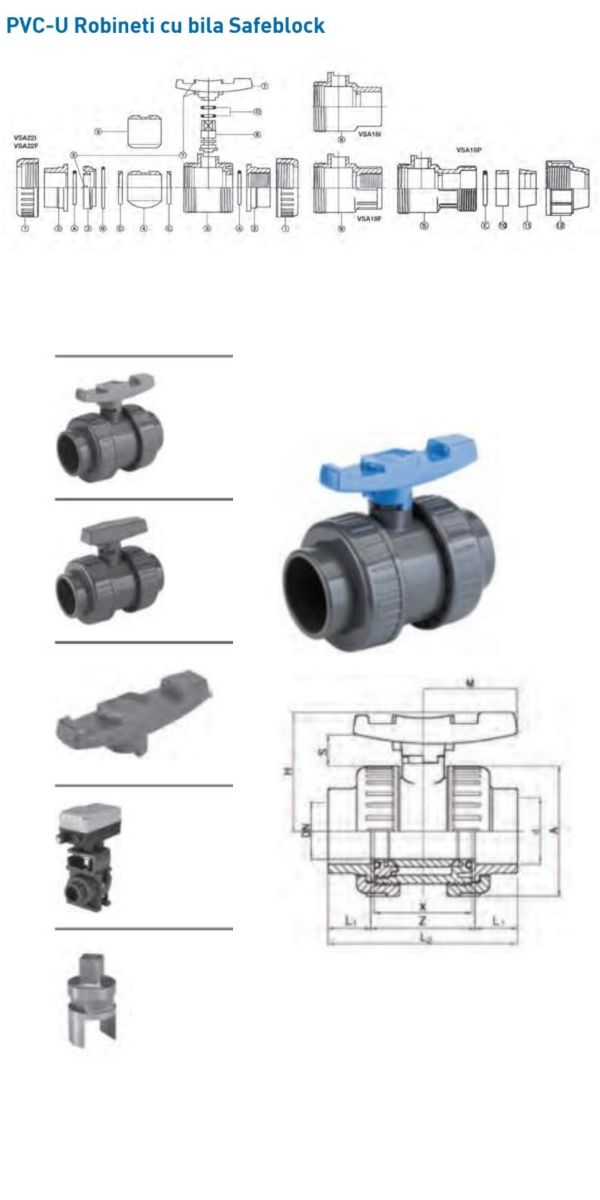

Robineți cu bilă din PVC-U utilizați în rețele industriale – detaliu produs BigWeld



Tehnologia îmbinărilor: lipirea cu adeziv solvent

a) Baza chimică

Adezivul Tangit PVC-U este un produs pe bază de THF (tetrahidrofuran), conform SR EN 14814, destinat exclusiv PVC-U. Este un lipici chimic care dizolvă parțial suprafețele în contact, creând o sudură „la rece”.



b) Etapele corecte de montaj – ce se cere în șantier:

1. Tăiere perpendiculară și șanfrenare – fără această etapă, apar deformări și pierderi de etanșeitate.

2. Degresare și curățare – folosind șervețele din celuloză și Tangit Cleaner.

3. Marcarea adâncimii de inserție – controlul vizual al lipirii corecte.

4. Aplicarea adezivului – în două sensuri: mai întâi în mufă, apoi pe țeavă, fără depășirea timpului de lucru (4 minute la 20°C).

5. Asamblare imediată și fixare – fără rotații, până la capătul mufei.

6. Verificare vizuală – cordon continuu de lipici la îmbinare.



c) Timpi minimi de întărire

● Mișcarea interzisă: 5–15 minute (în funcție de temperatură).

● Coborârea în șanț: după 12 ore.

● Testarea la presiune: după 24 ore.

● La reparare: o oră de așteptare per bar de presiune.

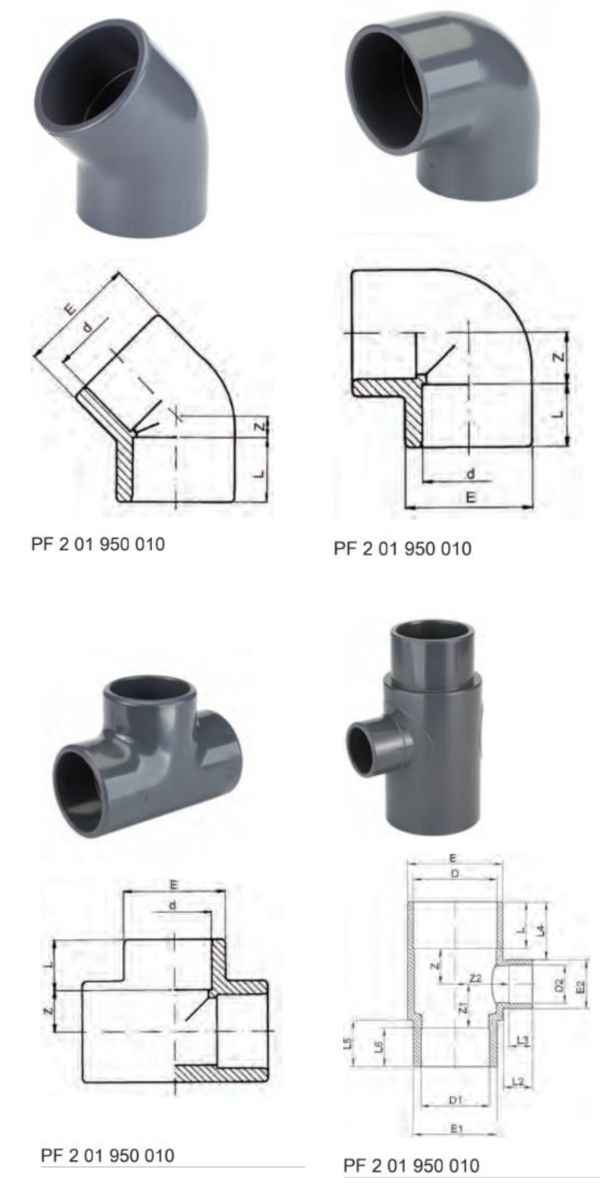

Sistem profesional PVC-U pentru instalații apă și canalizare – gama BigWeld

Aplicații relevante și compatibilitate în proiectare

PVC-U este ideal pentru:

● Instalații de apă rece menajeră

● Canalizări interioare și exterioare

● Sisteme de ventilație în laboratoare

● Instalații tehnologice în industrie

● Sisteme de irigații agricole

● Tratarea și epurarea apelor uzate

Notă: În proiectele complexe, unde apar variații mari de temperatură sau substanțe oxidante, poate fi mai indicată trecerea la PVC-C sau PE-HD, în funcție de specific.



Învățăm să proiectăm cu responsabilitate

Pentru un viitor inginer, înțelegerea performanțelor reale ale unui material de instalații înseamnă depășirea nivelului de tabel cu PN și SDR. Alegerea înseamnă corelarea standardelor tehnice cu realitatea de șantier. PVC-U este un material versatil, dar care își păstrează calitățile doar atunci când este pus în operă corect, conform normelor SR EN și instrucțiunilor producătorului.

Big Weld oferă nu doar produse, ci și consultanță tehnică, fișe de produs, tabele de conversie și suport în alegerea sistemului optim. Așadar, următorul pas este simplu: parcurge gama disponibilă și notează care tip de țeavă s-ar potrivi proiectului tău actual sau viitor.

Accesează aici  portofoliul Big Weld – PVC-U
